储罐和管道的内衬防腐，并不是简单的“涂层漆”那么容易。尤其当介质是饮用水时，涂层必须同时满足两个看似矛盾的要求：长效防腐与卫生安全。Tankguard 412 的答案是——无溶剂的环氧系统。
储罐和管道的内衬防腐，一直以来都不是仅靠“涂一层油漆”就能解决的难题。尤其在应用于饮用水的情境下，涂层的选择更是至关重要，必须在长效防腐与卫生安全之间找到一个平衡点，这看似是一个矛盾的要求。饮用水的安全关乎万千家庭的健康，因此，对防腐材料的性能要求变得非常严格。
储罐和管道的内衬防腐问题，绝不仅仅是简单的“涂漆”工序，而是一个复杂且严格的工程，尤其是在饮用水的应用环境中，涂层的选择显得格外重要。饮用水不仅是人们日常生活中必不可少的资源，也是每个家庭健康的基础。因此，在防腐材料的选用上，我们必须在长效防腐与卫生安全之间，寻求到一种微妙的平衡。
首先，持久的防腐措施可以显著延长储罐和管道的使用寿命，并降低维护费用。然而，如果所用材料无法保证卫生安全，饮用水的质量将面临严重风险。相反，如果过于强调材料的卫生安全性，可能会导致防腐效果不足，从而无法抵御外部环境的侵害。因此，防腐材料的性能标准必须极为严格，既要具备出色的附着力和耐腐蚀性，又要确保不会释放有害物质，从而影响水质。
选择合适的防腐涂层，不仅是技术方面的考验，更是对社会责任的履行。我们必须在科学与伦理之间寻找最佳的平衡，以确保饮用水的安全和人们的健康，这确实是一个我们应该共同努力追求的目标。
在这样的背景下，Tankguard 412应运而生。作为一种无溶剂的环氧体系，它在防腐方面表现出色，能够有效抵御各种腐蚀性物质，从而延长储罐和管道的使用寿命。同时，Tankguard 412在化学成分上也进行严格监管，确保其符合卫生安全标准，从而避免对饮用水造成污染。通过这种创新的防腐技术，我们不仅可以确保饮用水的洁净与安全，还能在保护管道和储水罐的同时保持长期的效果，展示现代科技在环保和健康领域的巨大潜力。
一、产品定位：专为接触性环境设计

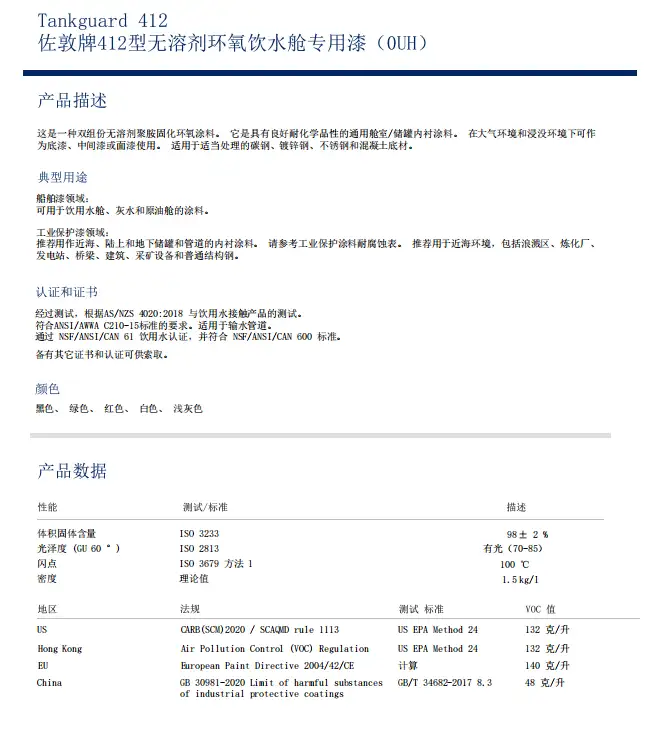

Tankguard 412是一款双组份无溶剂聚胺固化环氧涂料，设计用于饮用水舱、灰水舱、原油舱以及各类工业储罐的内衬防护。它可作底漆、中间漆或面漆使用，适用于碳钢、镀锌钢、不锈钢及混凝土底材。
“无溶剂”三个字是这款产品的核心标签。传统涂料中的溶剂在成膜过程中挥发，留下微孔通道，既影响防腐性能，也可能向水中析出有害物质。Tankguard 412 不含挥发性有机溶剂，涂层坚固，符合饮用水接触材料的严格标准。
二、技术参数：数据背后的设计逻辑
体积固体含量98±2%——这是真正的无溶剂产品，几乎100%成膜。干膜厚度推荐150-500微米，且允许超过最大膜厚50%而不损失性能，对于内衬涂层而言，厚膜意味着更长的腐蚀介质渗透路径。
光泽度有光(70-85)，表面光滑不易附着微生物。闪点100℃，属于高闪点产品，储运安全性显著优于常规溶剂型涂料。
VOC含量是这款产品的亮点之一。按中国国标GB/T 34682-2017测试，白色漆VOC仅48克/升——这个数值远低于绝大多数环氧涂料，甚至满足最严格的环保法规要求。
密度1.5kg/L，理论涂布率6.5-2平方米/升(对应150-500微米膜厚)。经济性需结合设计膜厚综合评估。
Tankguard 412无溶剂环氧饮水舱漆：应用、施工及性能说明
三、应用场景与配套
Tankguard 412无溶剂环氧饮水舱漆的应用场景广泛，主要覆盖船舶与工业两大核心领域，配套体系简洁且适配性强，可根据实际工况灵活调整。
船舶领域：主要应用于饮用水舱、灰水舱、原油舱等关键部位。其中，饮用水舱作为船员和乘客日常饮用水的储存载体，其内衬涂层的安全性直接关系到人员健康，Tankguard 412可提供绝对安全的防护保障。
工业领域：涵盖近海平台、炼化厂、发电站、桥梁、建筑、采矿设备，以及陆上和地下各类储罐、管道的内衬防护。尤其适用于浪溅区等高腐蚀环境，能有效抵御复杂工况对设备的侵蚀，延长使用寿命。
配套体系：前道涂层推荐选用环氧类产品，下道涂层同样适配环氧类涂料，具体配套方案需结合实际工况条件（如腐蚀等级、使用环境等）进一步确定。
四、施工要点：无溶剂产品的特殊性
Tankguard 412作为无溶剂环氧产品，其施工逻辑与常规涂料存在显著差异，需严格遵循以下要点，确保施工质量与使用安全，尤其契合饮用水接触的特殊要求。
表面处理：表面处理质量直接决定涂层附着力，是保障产品各项性能的基础。其中，碳钢基材需喷砂处理至Sa 2½级，并确保达到足够的锚纹深度；混凝土基材需处理至SSPC-SP 13/NACE No.5/6标准，确保表面洁净、粗糙，提升涂层结合力。
混合配比与使用时限：组分A与组分B需按体积比2:1精准混合，混合后需熟化10分钟（23℃常温环境下）。混合后的涂料使用寿命仅为1小时，因此配料后需尽快施工用完，避免涂料在桶内发生凝胶，影响施工效果与涂层性能。
施工方式：优先采用无气喷涂工艺，喷嘴孔径选用19-25 thou，施工压力不低于175 bar，确保涂层均匀、致密；刷涂工艺仅适用于预涂环节及小面积修补，不可用于大面积施工。
干燥时间：干燥时间受环境温度影响显著，23℃常温下，表干需6小时，可踩踏时间为12小时，复涂间隔不低于12小时，完全固化需7天；若环境温度降至10℃，表干时间将延长至15小时，完全固化则需15天，施工时需根据环境温度合理安排工期。
设备清洗：因产品用于饮用水相关场景，设备清洗需严格遵循特殊要求，避免残留物污染水质。施工前，需用佐敦28号稀释剂冲洗施工设备；施工结束后，需用佐敦17号稀释剂彻底清洗设备，确保无涂料残留。
五、耐热与耐久性能
Tankguard 412具备优异的耐热性能与耐化学品性能，可适配不同使用环境的需求，具体参数如下：
耐热性能：在大气环境中，可连续耐受120℃高温，峰值耐热温度可达140℃；在海水浸没环境中，连续耐热温度为50℃，峰值耐热温度为60℃；在原油浸没环境中，连续耐热温度为70℃，峰值耐热温度为80℃。需注意，峰值耐热时间单次不超过一小时，避免长期处于峰值温度下影响涂层寿命。
耐化学品性能：不同化学品、不同浓度及不同温度条件下，产品的耐化学品表现存在差异，具体详细数据请参考佐敦官网发布的耐化学品耐受表，确保产品应用符合工况的化学品防护需求。
